Gnuplot

GnuPlot es un programa que permite hacer representaciones gráficas en dos y tres dimensiones y visualizar datos matemáticos. Es un clásico en el mundo linux y se incluye en la mayoría de las distribuciones linux aunque no en todas se instala por defecto. Tanto es así que programas de cálculo numérico como Octave o simbólico como Máxima lo incorporan como complemento para sus reprsentaciones gráficas. Una de sus características mas interesante es que soporta multitud de formatos de salida, entre ellos L^ATEX, fig, pdf y png.

La página principal del programa es http://www.gnuplot.info/

Para instalarlo ejecutar como root^5.4:

# apt-get install gnuplot

Se instalarán los siguientes paquetes extras:

libgd2-noxpm

Paquetes sugeridos:

gnuplot-doc

Se instalarán los siguientes paquetes NUEVOS:

gnuplot libgd2-noxpm

0 actualizados, 2 se instalarán, 0 para eliminar y 577 no actualizados.

Necesito descargar 870kB de archivos.

Se utilizarán 2187kB de espacio de disco adicional después de desempaquetar.

¿Desea continuar? [S/n]

Se instalarán las librerías requeridas y debemos instalar el paquete sugerido.

Para ejecutar el programa basta conseguir la secuencia de menús
Aplicaciones $\rightarrow$Menú Debian $\rightarrow$Apps $\rightarrow$Math $\rightarrow$Gnuplot o introducir en un terminal la orden que sigue:^5.5

$ gnuplot

Aparecerá una pantalla informativa y el prompt de entrada de órdenes

gnuplot >

Para salir teclear quit o exit.

Con help invocamos a la ayuda en linea, que podemos interrumpir con Control+C.

Algunás ordenes básicas són:

help  comando

ayuda sobre comando

help  plot

ayuda sobre la representación de funciones

help  set

ayuda sobre las opciones del programa que podemos modificar con el comando set

pwd

muestra el directorio de trabajo

cd  "directorio"

cambiar el directorio de trabajo. directorio debe ir entre comillas, éstas pueden ser simples o dobles.

clear

borra la pantalla

plot  [xmin:xmax][ymin:ymax] función

representa la función en 2D

splot  [xmin:xmax][ymin:ymax][zmin:zmax] funcion

representa la función en 3D

load  'archivo'

cargar un fichero en el que se han incluido una serie de datos para representarlos

save  'archivo'

guarda una gráfica en un fichero de nombre archivo

show   comando

muestra los valores de ese comando

Existe mucha información en la red y por supuesto en la home del programa.^5.6 Hemos puesto un par de mini-manuales (en inglés y en castellano) sobre su uso en la sección manuales. En el manual en castellano, se explica cómo salvar una gráfica en PostScript o cómo pasar una gráfica a L^ATEX

Veamos un par de ejemplos^5.7

gnuplot> plot [-pi:pi] sin(x**2), cos(x)

gnuplot> splot [-5:5][-5:5] x**2-y**2

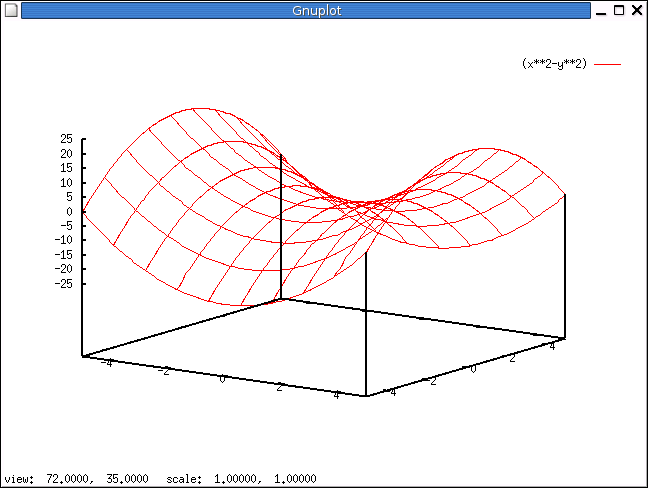

Notar que picando con el ratón sobre el gráfico, podemos rotarlo. Si lo que queremos es salvar la gráfica anterior en otro formato (por ejemplo en formato fig para poder editarla con el xfig) escribiremos:

gnuplot> set terminal fig

gnuplot> set output ``grafico.fig''

gnuplot> splot [-5:5][-5:5] x**2-y**2

para restaurar la salida al terminal gráfico:

gnuplot> set terminal x11

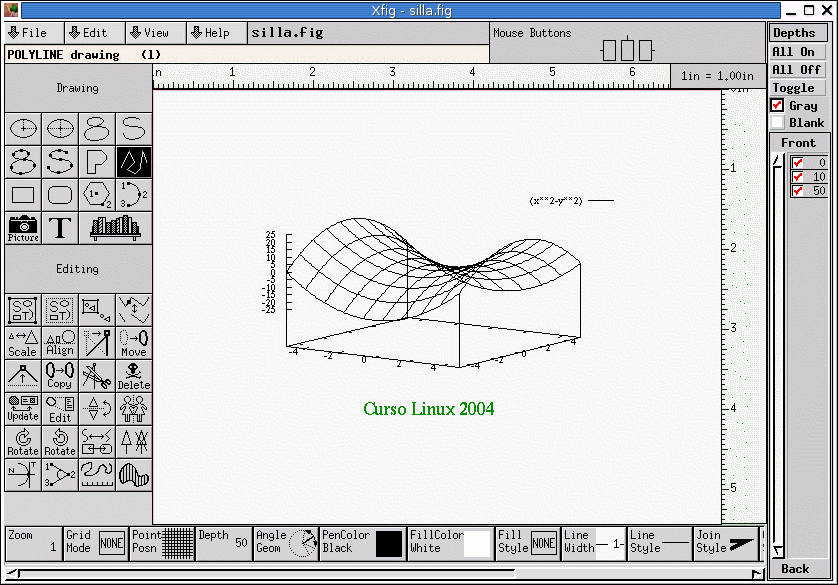

Con el programa xfig podremos editar el gráfico que hemos creado (en formato vectorial).

Footnotes

... root^5.4

Si hicimos la práctica de instalación de nightfall desde ficheros fuentes, ya lo tendremos instalado.

...^5.5

A partir de ahora sólo indicaremos el modo comando

...^5.6

De http://ozo.am.ub.es/~picanyol/doc/gnuplot.pdf podéis bajar un manual (en ingés)

... ejemplos^5.7

Observar que estamos pintando dos funciones a la vez, esto se consique separándolas con una coma
