Grace

Grace es un programa para representar gráficos en dos dimensiones. No sólo permite representar funciones, sino que además es muy bueno para gráficos estadísticos. Destaca porque permite realizar análisis estadísticos sobre los datos, calcular integrales y derivadas, interpolaciones, etc.

La página principal del programa es http://plasma-gate.weizmann.ac.il/Grace/en ella están disponibles las fuentes de la última versión del programa, la 5.1.14, pero no está el paquete en formato debian, así que instalaremos la 5.1.13-3 que se encuentra en el repositorio de Debian. Para ello, desde un terminal gráfico, ejecutar:

# apt-get install grace

Se instalarán los siguientes paquetes extras:

netcdfg3 xmhtml1

Se instalarán los siguientes paquetes NUEVOS:

grace netcdfg3 xmhtml1

0 actualizados, 3 se instalarán, 0 para eliminar y 60 no actualizados.

Necesito descargar 1426kB de archivos.

Se utilizarán 5317kB de espacio de disco adicional después de desempaquetar.

¿Desea continuar? [S/n]

Para ejecutar el programa escribiremos desde una xterm

$ xmgrace^5.15

Si pulsamos sobre Help (esquina superior derecha) podremos comprobar que tenemos a nuestra disposición un tutorial, una guía de uso, una FAQ y además podemos acceder a ejemplos. Un par de capturas de ellos son:



que se obtienen con la secuencia Examples $\rightarrow$Calculus $\rightarrow$Non-linear fit y Examples $\rightarrow$XY graphs $\rightarrow$Motif statistics, respectivamente.

Veamos un ejemplo sencillo de sus posibilidades:

229 Para practicar:

La tabla siguiente muestra las respectivas alturas $X$ e $Y$ de una muestra de 12 padres y sus hijos primogénitos (en pulgadas):

Altura $X$ del padre (en pulg)	65	63	67	64	68	62	70	66	68	67	69	71
Altura $Y$ del hijo (en pulg)	68	66	68	65	69	66	68	65	71	67	68	70

1. Construye el diagrama de dispersión.
2. Halla la recta de regresión de Y sobre X.

Solución:



Ejecutemos

# xmgrace

en el menú principal pulsamos sobre Edit $\rightarrow$Data Sets... y en el menú emergente sobre Edit $\rightarrow$Create new $\rightarrow$In spreadseht, después pasemos a introducir los datos:

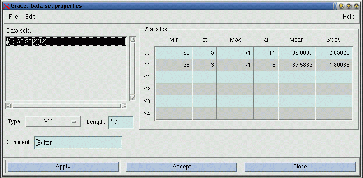

Tras aceptar, veremos en la ventana anterior que ya tenemos calculados algunos parámetros estadísticos

1. Si aceptamos en la última ventana y pulsamos sobre de la pantalla principal de la aplicación, nos aparecerán una serie de líneas que hemos de ``eliminar''. Para ello:

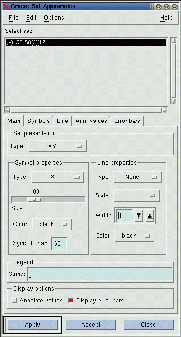

   • En el menú principal seleccionamos Plot $\rightarrow$Set appearance.. y en al ventana emergente optamos porque los puntos se muestren como una X y que no se unan los puntos con líneas.

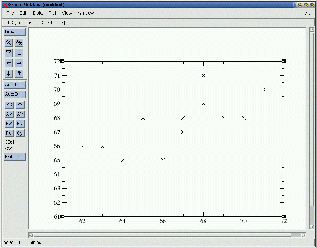

   Si aceptamos tendremos:










2. En el menú principal pulsemos sobre Data $\rightarrow$Transformations $\rightarrow$Regression y aceptemos en la ventana resultante, saldrá










   Además, la recta de regresión se dibujará en la nube de puntos.

Footnotes

... xmgrace^5.15

Con

$ grace

se ejecuta en modo alfanumérico.
